主要特点：

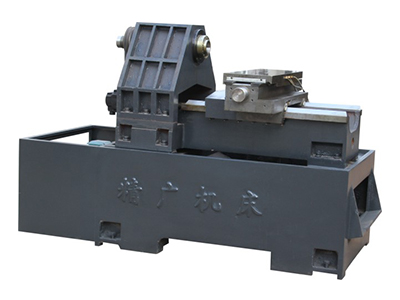

1、机床加宽床脚，提高了机床的稳定性，拖板加宽加厚，X、Z向镶钢导轨，使其使用中精度更高，导轨耐磨，机床寿命更长。
2、X，Z向采用高精度滚珠丝杆传动，角接触轴承支撑，丝杆采用预拉伸固定，防止丝杆变形，弯曲，机床重复定位精度高，采用丝杆中置结构，拖板受力均匀，提高了加工精度，增加了机床的使用寿命。
3、高精度主轴单元配前三后二轴承采用防水防尘的原理，具有高转速，高精度，高刚性，低噪音可以进行强力重切削可精车粗车一次性成型。
技术参数：
| 技术参数 |
标准配置 |
| 项目 |
名称 |
参数 |
配件名称 |
产地 |
品牌 |
备注 |
| 加工范围 |
床身最大回转直径 |
Φ500mm |
数控系统 |
|
|
|
| 最大加工直径(盘类) |
Φ300mm |
宝元 |
5800 |
总线绝对值 |
| 最大加工直径(轴类) |
Φ220mm |
|
|
|
| 最大棒材通孔直径 |
Φ45mm |
|
|
|
| 最大加工长度 |
150mm |
变频主电机 |
国产 |
选配 |
|
|
|
X、Z轴伺服电机 |
国产 |
国产 |
|
| 行程及最快进给 |
X轴有效行程 |
250mm |
主轴 |
国产 |
国产 |
|
| Z轴有效行程 |
400mm |
主轴轴承 |
国产 |
国产 |
|
| X、Z轴快速移动率 |
20m/min |
丝杆轴承 |
国产 |
|
|
| X轴电机 |
6牛米 |
导轨 |
国产 |
镶钢导轨 |
|
| Z轴电机 |
10牛米 |
滚珠丝杆 |
国产 |
|
|
| 主轴 |
主轴鼻端型式 |
A2-6 |
回转油缸 |
国产 |
□（中空） |
|
| 主轴通孔直径 |
Φ56mm |
□（中实） |
| 主轴最高转速 |
2000rpm |
夹紧方式 |
液压夹紧 |
| 主轴马达功率 |
5.5-11kw |
液压卡盘 |
国产 |
8寸三爪 |
|
| 回转油缸规格 |
646 |
电动刀架 |
国产 |
|
|
| 加工精度 |
X轴重复定位精度 |
0.005mm |
自动润滑系统 |
国产 |
|
|
| Z轴重复定位精度 |
0.005mm |
冷却系统 |
国产 |
|
|
| X轴加工精度 |
0.01mm |
照明系统 |
国产 |
|
|
| Z轴加工精度 |
0.01mm |
报警灯 |
国产 |
|
|
|
|
|
电气 |
国产 |
正泰 |
|
| 其他规格 |
车刀规格 |
25*25 |
技术手册 |
| 镗刀规格 |
25*25 |
系统操作手册、系统编程手册，工具一套 |
| 外形尺寸 |
长*宽*高 |
2200*1500*1800 |
特殊可选配项目 |
| 重量 |
2800kg |
|
|
